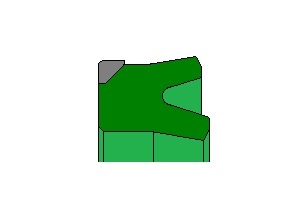

单作用活塞密封，常用于窄沟槽，截面设计紧凑，根部配合三角形挡圈，可以承受更高的压力，允许更大的挤出间隙，抗挤出，安装简单。
|

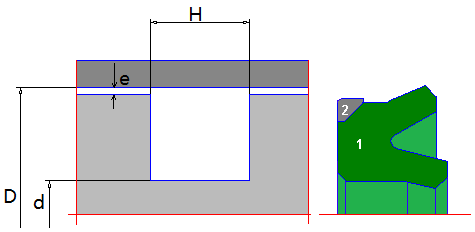

标准尺寸D
|
d
|
H
|
最大径向挤出间隙e
|
|
Over
|
incl.
|
|
|
20bar
|
100bar
|
400bar
|
700bar
|
|
10
|
25
|
D –8
|
6,0
|
0,60
|
0,60
|
0,30
|
0,04
|
|
25
|
60
|
D – 10
|
6.0
|
1.20
|
1.00
|
0.35
|
0.04
|
|
60
|
90
|
D –12
|
8,0
|
1,20
|
1,24
|
0,42
|
0,05
|
|
90
|
150
|
D –15
|
10,0
|
1,50
|
1,47
|
0,46
|
0,05
|
|
150
|
300
|
D –20
|
12,0
|
2,00
|
1,77
|
0,54
|
0,06
|
|
300
|
500
|
D –25
|
18,0
|
2,5
|
2,06
|
0,62
|
0,06
|
|
密封部分
|
挡圈
|
工作温度
|
速度
|
最大工作压力
|
|
Josfon-PU
|
Josfon-POM/Josfon-PA
|
-30℃~110℃
|
0.5m/s
|
700bar
|
|
Josfon-HPU
|
Josfon-POM/Josfon-PA
|
-35℃~110℃
|
0.5m/s
|
700bar
|
|
Josfon-NBR
|
Josfon-POM/Josfon-PA
|
-30℃~100℃
|
0.4m/s
|
260bar
|
|
Josfon-FKM
|
Josfon-PTFE铜
|
-20℃~210℃
|
0.4m/s
|
260bar
|
|
Josfon-HNBR
|
Josfon-PTFE铜
|
-25℃~150℃
|
0.4m/s
|
260bar
|
|
Josfon-EPDM
|
Josfon-POM
|
-50℃~150℃
|
0.4m/s
|
260bar
|
