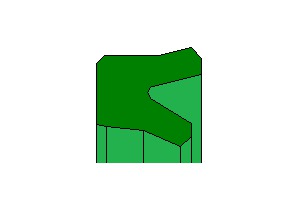

JS101是一种常用的单作用Y型圈，外径过盈配合，嵌入沟槽稳定，优异的耐磨性能，很高的抗挤出能力，安装简易，对冲击载荷和压力峰值不敏感。

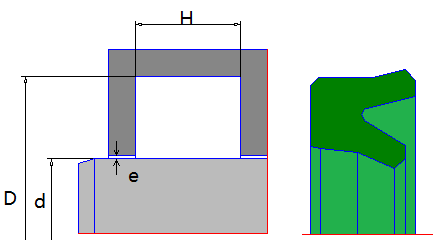

标准尺寸 d（mm） D H 最大径向挤出间隙e（mm） Over incl. H 20bar 100bar 200bar 400bar 10 30 d + 8 6,3 0,31 0,15 0,11 0,05 30 6 d + 10 8,0 0,35 0,22 0,16 0,10 60 150 d + 15 10,0 0,45 0,31 0,25 0,19 150 300 d + 20 14,0 0,54 0,39 0,32 0,26 300 500 d + 25 17,0 0,61 0,46 0,39 0,33 500 650 d + 30 25,0 0,67 0,52 0,45 0,39
标准尺寸 d（mm）
D
H
最大径向挤出间隙e（mm）
Over
incl.
20bar
100bar
200bar
400bar
10
30
d + 8
6,3
0,31
0,15
0,11
0,05
6
d + 10
8,0
0,35
0,22
0,16
0,10
60
150
d + 15
10,0
0,45
0,25
0,19
300
d + 20
14,0
0,54
0,39
0,32
0,26
500
d + 25
17,0
0,61
0,46
0,33
650
d + 30
25,0
0,67
0,52
材料名称 工作温度 速度 最大工作压力 Josfon-PU -30℃~110℃ 0.5m/s 400bar Josfon-HPU -35℃~110℃ 0.5m/s 400bar Josfon-NBR -30℃~100℃ 0.4m/s 160bar Josfon-FKM -20℃~210℃ 0.4m/s 160bar Josfon-HNBR -25℃~150℃ 0.4m/s 160bar Josfon-EPDM -50℃~150℃ 0.4m/s 160bar
材料名称
工作温度
速度
最大工作压力
Josfon-PU
-30℃~110℃
0.5m/s
Josfon-HPU
-35℃~110℃
Josfon-NBR
-30℃~100℃
0.4m/s
160bar
Josfon-FKM
-20℃~210℃
Josfon-HNBR
-25℃~150℃
Josfon-EPDM
-50℃~150℃
