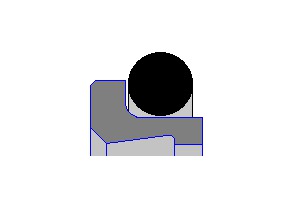

单作用四氟乙烯防尘圈，由O型圈和四氟乙烯滑动环组成，能够有效的阻止外部灰尘杂质进入油缸，耐磨损使用寿命长，耐化学介质。
|

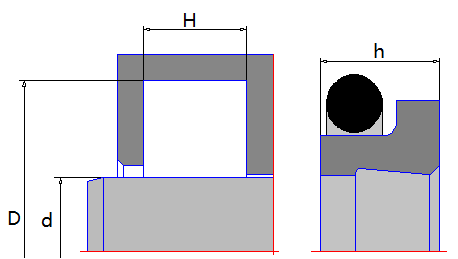

标准尺寸d（mm） |
D |
O型圈线径 |
H |
h |
|
5~15 |
d+4.8 |
1.78 |
3.7 |
H-0.3 |
|
15~65 |
d+6.8 |
2.62 |
5.0 |
H-0.4 |
|
65~300 |
d+8.8 |
3.53 |
6.0 |
H-0.4 |
|
300~600 |
d+12.2 |
5.33 |
8.4 |
H-0.6 |
|
600~ |
d+16 |
7.0 |
11 |
H-0.6 |
|
材料名称 |
O型圈材料 |
工作温度 |
速度 |
工作压力 |
|
Josfon-XPU |
NBR70 |
-30℃~100℃ |
4m/s |
15bar |
|
Josfon-PTFE玻 |
NBR70 |
-30℃~100℃ |
5m/s |
15bar |
|
Josfon-PTFE铜 |
FKM75 |
-30℃~200℃ |
5m/s |
15bar |
|
Josfon-PTFE碳 |
FKM75 |
-30℃~200℃ |
8m/s |
15bar |
