双作用旋转密封，两边带挡圈，性能稳定，外径过盈配合使密封件嵌入沟槽稳定，带有挡圈可用于更大的挤出间隙 ，耐磨性能好多用于工程机械。
|

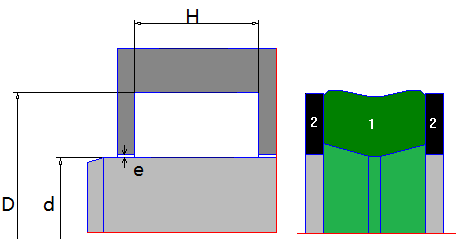

标准尺寸d （mm）
|
D
|
H
|
最大径向挤出间隙e （mm）
|
|
Over
|
incl.
|
|
|
|
|
20
|
30
|
d + 8
|
6,5
|
e8/H9
|
|
30
|
50
|
d + 10
|
8
|
e8/H9
|
|
50
|
80
|
d + 12
|
8
|
e8/H9
|
|
80
|
120
|
d + 15
|
11
|
f7/H7
|
|
120
|
200
|
d + 20
|
13
|
f7/H7
|
|
200
|
300
|
d + 25
|
16
|
f7/H7
|
|
300
|
400
|
d + 30
|
19
|
f7/H7
|
|
400
|
|
d + 40
|
26
|
f7/H7
|
|
密封部分
|
挡圈材质
|
工作温度
|
速度
|
最大工作压力
|
|
Jonfon-PU
|
Jonfon-POM
|
-30℃~110℃
|
0.5m/s
|
400bar
|
|
Jonfon-HPU
|
Jonfon-POM
|
-35℃~110℃
|
0.5m/s
|
400bar
|
|
Jonfon-NBR
|
Jonfon-POM
|
-30℃~100℃
|
0.4m/s
|
250bar
|
