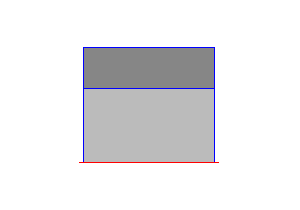

标准导向环，无倒角，适用于活塞和活塞杆，车削根据不同工况一般选择聚甲醛，尼龙，填料四氟乙烯。也可根据客户提供尺寸自由裁剪，有酚醛夹布和四氟乙烯可供选择。
|

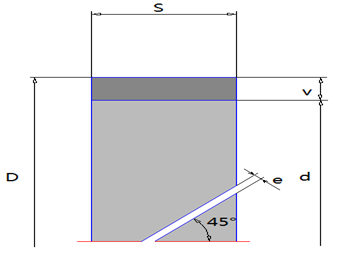

标准尺寸D （mm）
|
d
|
H
|
S
|
e
|
|
6
|
30
|
D-3
|
4
|
H-0.1
|
1.0
|
|
30
|
50
|
D-3
|
5.6
|
H-0.1
|
1.2
|
|
50
|
100
|
D-5
|
9.7
|
H-0.15
|
1.5
|
|
100
|
400
|
D-5
|
15
|
H-0.15
|
1.5
|
|
400
|
600
|
D-8
|
25
|
H-0.2
|
1.5
|
|
材料名称
|
工作温度
|
速度
|
单位负载（N/mm2）
|
|
Josfon-PTFE玻
|
-200℃~200℃
|
4m/s
|
3.0
|
|
Josfon-PTFE铜
|
-200℃~200℃
|
5m/s
|
4.5
|
|
Josfon-PTFE碳
|
-200℃~200℃
|
5m/s
|
3.0
|
|
Josfon-POM
|
-50℃~100℃
|
5m/s
|
25
|
|
Josfon-PA
|
-40℃~100℃
|
4m/s
|
25
|
|
Josfon-酚醛树脂
|
-45℃~120℃
|
1m/s
|
90
|
